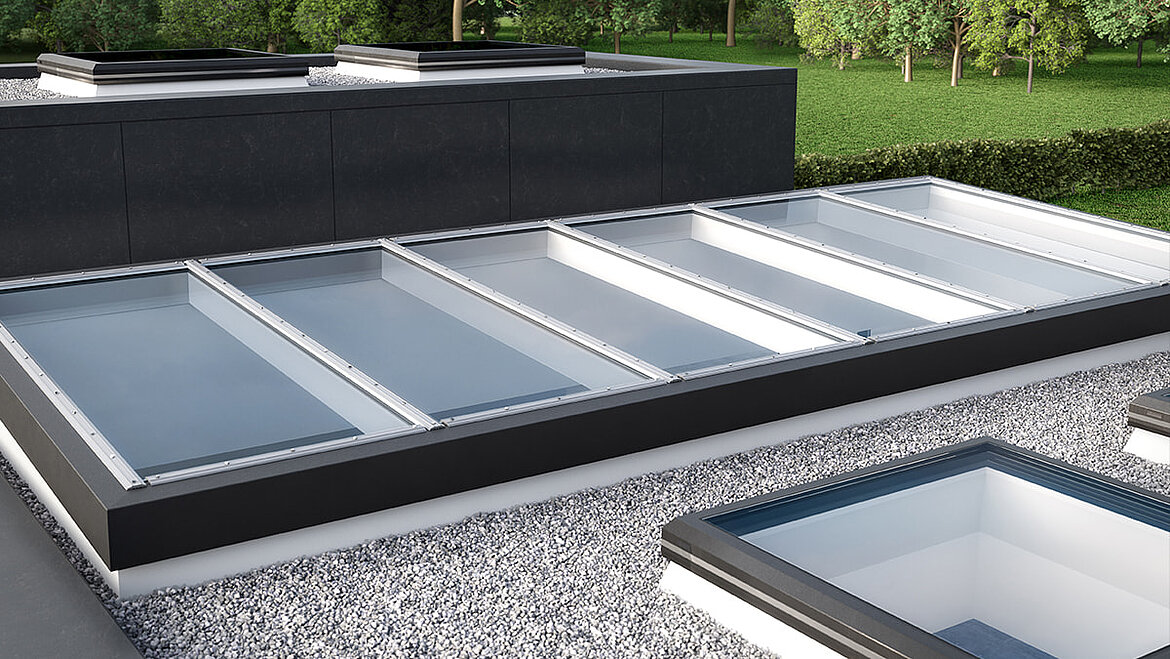

Tetto in vetro Fire Resistance F30 / REI30 LAMILUX

Coniuga la sicurezza anti-incendio con l’estetica


I vantaggi per voi

Tetto in vetro architettura in vetro Fire Resistance F30 / REI30


Sicurezza

  • Resistenza al fuoco e funzionamento del sistema completo, testato e certificato su 30 minuti
  • Omologazione generale rispetto ai requisiti relativi alla vigilanza sulle costruzioni (abZ) secondo DIN 4102-13 (F30) e classificazione secondo EN13501-2 (REI30)
  • Come struttura portante, non sono necessari impegnativi elementi di supporto o ulteriori certificati
  • Nessuna perdita estetica, dal punto di vista visivo corrisponde all’architettura in vetro PR60 CI-System LAMILUX
  • Attraverso i test sotto carico (REI30) si riproducono le condizioni reali, fino a condizioni meteo estreme
  • Il sistema è dotato del sigillo di qualità DVS ed è certificato DIN EN 1090-3
  • Superficie anti-caduta e calpestabile ai fini della manutenzione DIN EN 18008-6
  • Resistenza contro l'esposizione al fuoco dall’esterno, attraverso scintille e calore irradiante, con classificazione Broof (t1) secondo DIN EN 13501-5

Sistema di guarnizioni e drenaggio ottimizzato

  • Ventilazione efficiente della canalina fermavetro e scarico controllato di acqua e condensa
  • Sistema di guarnizioni a più livelli costruito in modo sovrapposto e senza giunzioni dirette nel livello interno, con drenaggio secondario
  • Livello di drenaggio ininterrotto e privo di giunzioni dei montanti/travetti inclinati
  • Aumento, e di conseguenza miglioramento, della temperatura di superficie sul bordo di vetro e pertanto riduzione al minimo del rischio che si formi condensa

Gestione energetica attiva

  • Riduzione delle perdite di calore nella struttura del telaio

Le varianti di dotazione

Tetto in vetro Fire Resistance F30 / REI30


Varianti di vetratura

  • Vetratura termoisolante (valore Ug 1,7 fino a 1,1 W/(m²K)) con vetro accoppiato di sicurezza
  • Vetratura con protezione solare integrata

Doppio vetro isolante

Coefficiente Ug*Coefficiente Ug**Coefficiente τ trasmissione di luce

Coefficiente g di trasmissione termica totale

Standard

1,2 W/m²K1,7 W/m²K76 %

59 %

Pellicola opaca

ca. 1,2 W/m²K ca. 1,7 W/m²K--

Protezione solare

1,1 W/m²K1,6 W/m²K65 %

37 %

*verticale **orizzontale

I dettagli tecnici

Tetto in vetro Fire Resistance F30 / REI30


Sistema di profili – Efficienza energetica e sicurezza in libertà

  • Struttura portante molto stabile in alluminio resistente allo svergolamento
  • Scarico controllato di acqua e condensa grazie al drenaggio secondario in EPDM sovrapposto
  • Preciso posizionamento della vetratura mediante anime isolanti
  • Posa elastica delle lastre di vetro
  • Elementi visibili della struttura portante (alluminio) con rivestimenti RAL

Sicurezza sul tetto attraverso una qualità testata CE ai sensi della direttiva EN 13830

  • Tenuta alla pioggia battente: classe RE 1950 (secondo EN 12154 / EN 12155)
  • Permeabilità all’aria: classe AE 3000 (secondo EN 12152 / EN 12153)
  • Resistenza con carico di vento: (EN 13116 / EN 12179 / 2000 Pa carico ammissibile e 3000 Pa carico aumentato)

Efficienza energetica dimostrata

  • Coefficiente di trasmittanza termica dei montanti e delle traverse (Um/t) da 1,5 a 1,75 W/(m²K) (a seconda dello spessore del vetro)
  • Fattore di temperatura di superficie fRSi da 0,56 a 0,78 (a seconda dello spessore del vetro)
