LAMILUX Flat Roof Access Hatch Comfort Square
Lampi di luce dal design esclusivo

LAMILUX Flat Roof Access Hatch Comfort Square

Design unico - per speciali libertà architettoniche


I vantaggi

Flat Roof Exit Comfort Square


Design e comfort

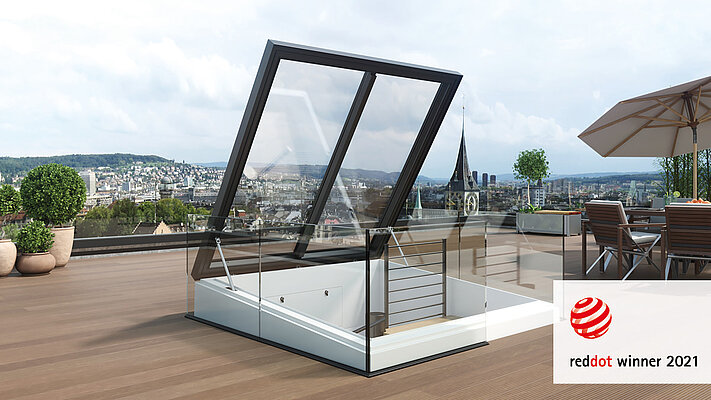

  • Premiata con il Red Dot Design Award 2021 nella categoria Product Design
  • Grandiosa illuminazione naturale grazie alla superficie del vetro di 4m²

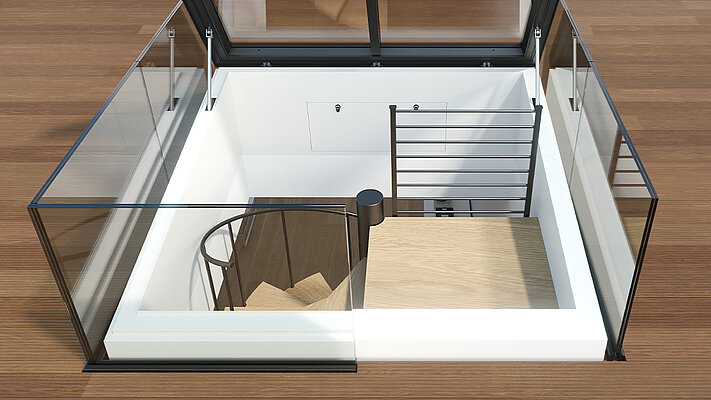

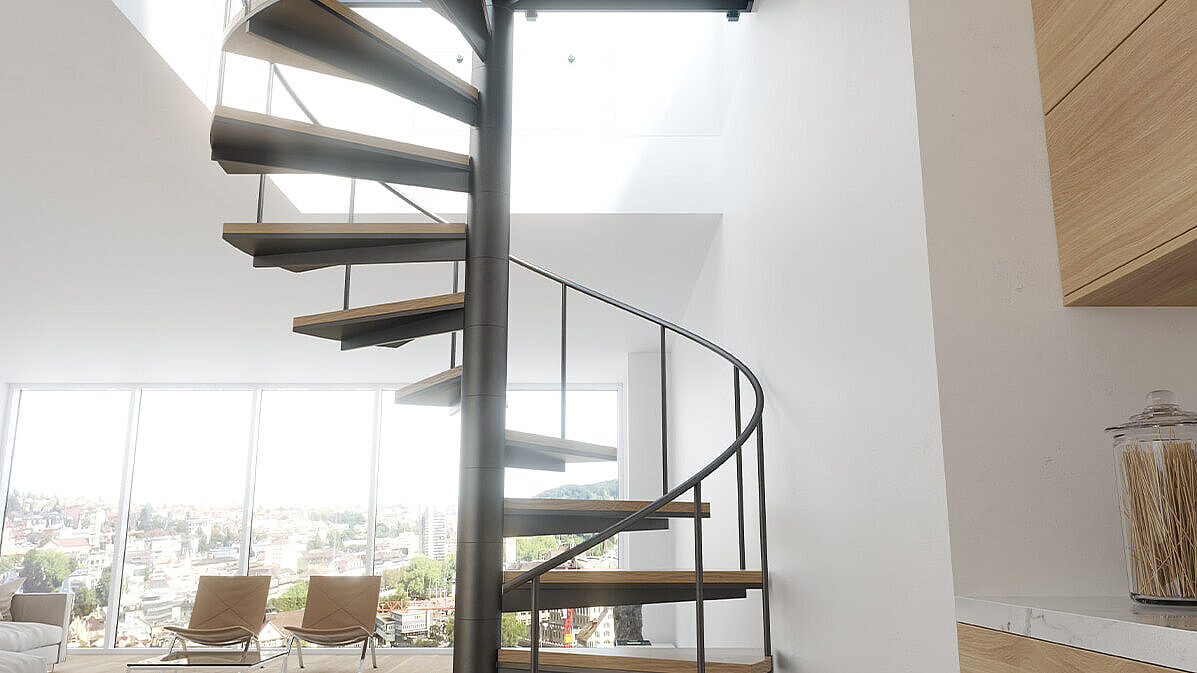

  • Ampia libertà di progettazione, l'accesso al tetto è adesso possibile anche tramite scala a chiocciola e a pianerottolo (a cura del committente)
  • La soluzione migliore per terrazze su tetto, l'accesso può essere realizzato attraverso tutti e tre i lati aperti
  • Apertura a 70° in circa 45 secondi

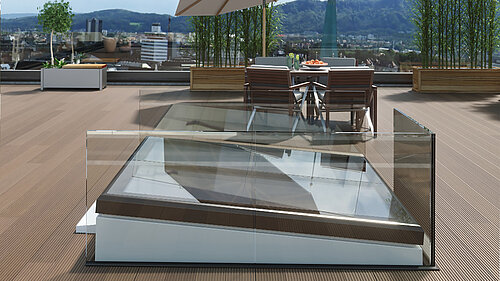

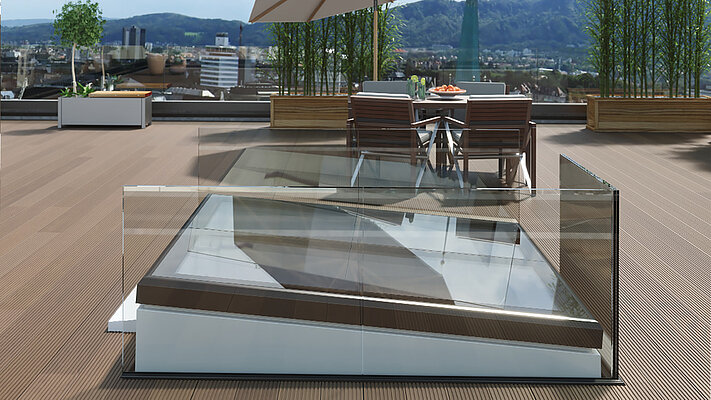

  • Il meccanismo di ribaltamento risparmia spazio sul terrazzo
  • Autopulente, grazie all’elemento di basamento inclinato e al passaggio piano dal telaio alla vetratura
  • Apertura in continuo grazie al cilindro idraulico
  • Varietà di colori secondo la scheda RAL (profili perimetrali e superficie intradosso)
  • Struttura battenti, dispositivo di apertura motorizzato ed elemento di basamento sono completamente premontati di fabbrica

Sicurezza

  • Funzione di arresto di emergenza durante il processo di chiusura monitorata da fotocellula
  • Chiusura e apertura dell'elemento tramite pulsante a chiave
  • Possibilità di apertura e chiusura anche in assenza di corrente, grazie all’azionamento a leva manuale
  • Rispetto della DIN 18234 senza misure aggiuntive (prevenzione della propagazione delle fiamme al tetto)
  • Anti-caduta secondo DIN 18008-6
  • Di serie: lastra esterna ESG, lastra interna VSG
  • Resistenza contro l'esposizione al fuoco dall’esterno, attraverso scintille e calore irradiante, con classificazione Broof(t1) secondo DIN EN 13501-5

Efficienza energetica

  • Struttura complessiva senza ponti termici
  • Elemento di basamento completamente termoisolato
  • Possibilità di dotazione con vetri funzionali di alta qualità
  • Rischio di condensa ridotto al minimo

Le varianti di dotazione

Flat Roof Exit Comfort Square


Varianti di vetratura

Denominazione Coefficiente Ug Coefficiente della luce passante Coefficiente di trasmissione termica totale Isolamento acustico
Vetratura con protezione termica W1100,6 W/(m²K)72 %51 %39 dB

Azionamento di apertura

L’apertura in continuo avviene su tutta l’anta, mediante un cilindro idraulico, con attivazione tramite gruppo idraulico ad azionamento elettrico (230 V). La Flat Roof Exit Comfort Square è dotata di interruttore di finecorsa per il monitoraggio dell'apertura, nonché di una fotocellula per il monitoraggio dell’area di uscita dell’elemento. L’apertura dell’elemento viene azionata dal gruppo idraulico, tramite un pulsante a chiave con dispositivo vigilante.

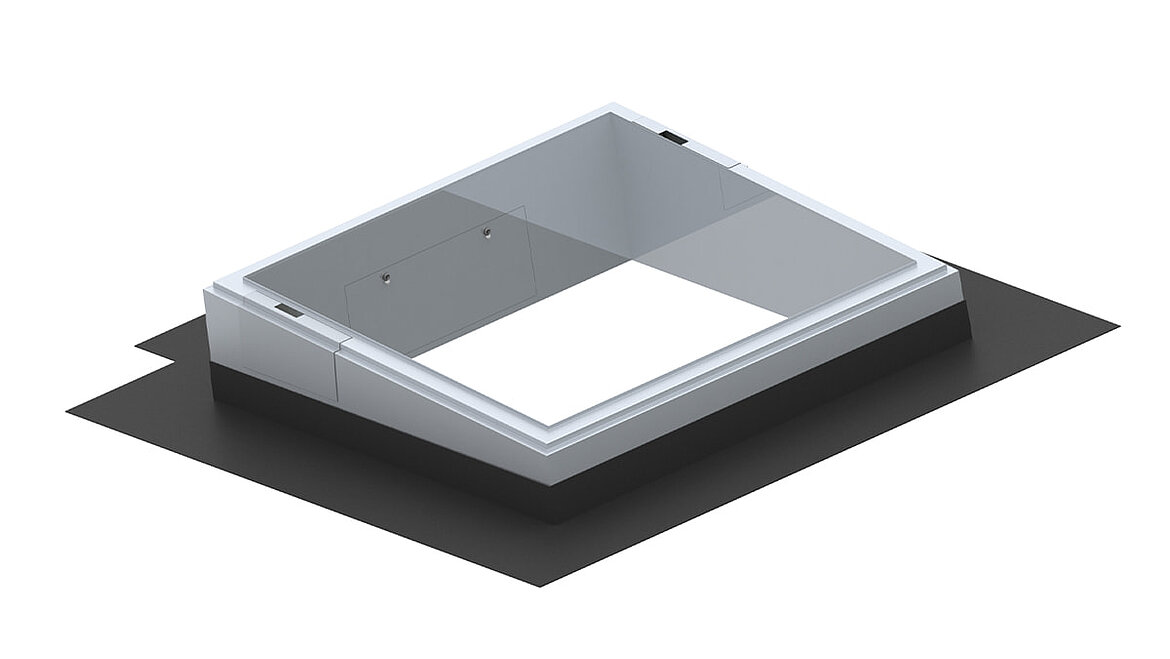

Elemento di basamento

L'elemento di basamento (misura OKD 200x200 cm) costituisce la base della struttura. Fornisce il collegamento termico ideale all'edificio. È composto da una struttura in acciaio ed è isolato completamente con lana minerale. Il lato interno è rivestito con una lamiera di alluminio verniciato disponibile in tutti i colori RAL Classic, mentre il lato esterno è in VTR completamente pigmentato in bianco. L'elemento di basamento è conforme alla norma DIN 18234 - Prevenzione della propagazione delle fiamme al tetto senza misure aggiuntive.

L'altezza dell'elemento di basamento è di 51 cm sul lato grondaia e di 68 cm sul lato lungo opposto.  La superficie è inclinata di 5°, favorendo l’auto-pulizia ideale dell’elemento.

Efficienza energetica

La nostra LAMILUX Flat Roof Exit Comfort Square si contraddistingue per andamenti isotermici ottimali e, quindi, un rischio minimo di creazione di condensa. Garantisce un elevato isolamento termico, anche nelle fughe.

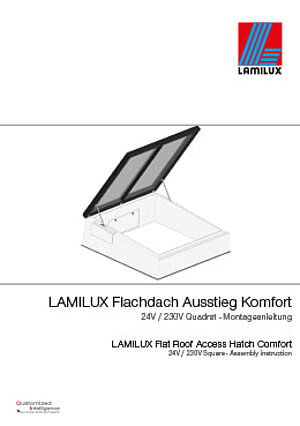

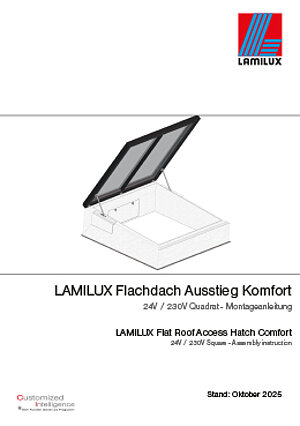

Download
